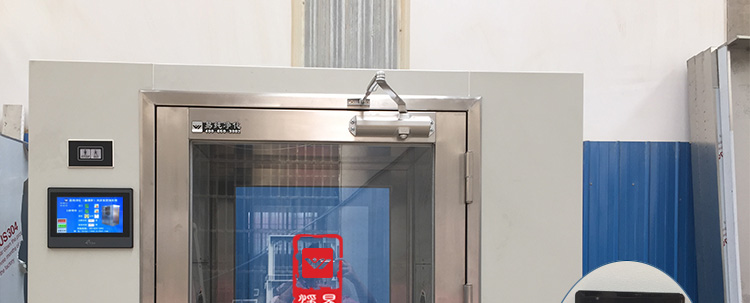

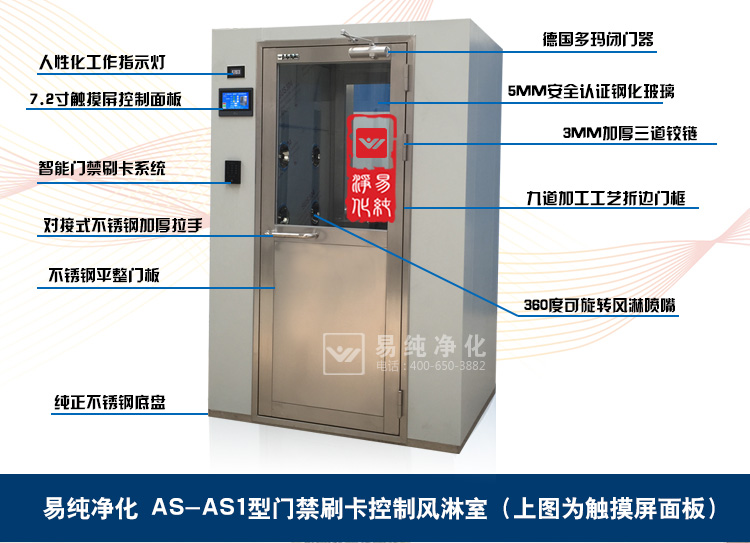

门禁刷卡风淋室

图文详解

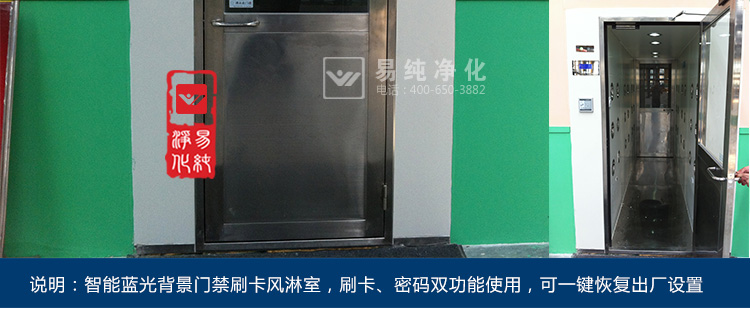

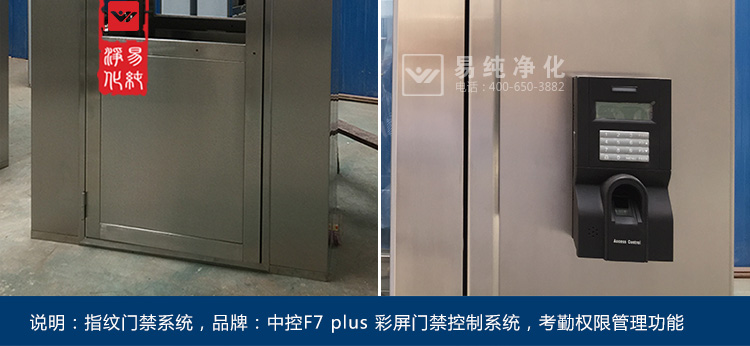

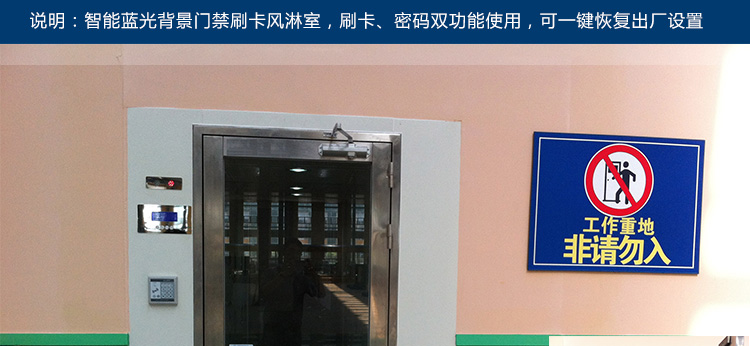

门禁刷卡控制风淋室，专门管理严格的车间设置的系统。本系统可有效管理车间内部人员的有效出入和考勤；可分别设置“密码输入”、“指纹考勤”、“刷卡进入”等形式。感应控制风淋室广泛适用于保密性较高的风淋室车间外门，人员进入前需要进行刷卡等身份认证。工人出车间时不需要刷卡，只需要按动内部的弹跳单向开关即可实现内部解锁。

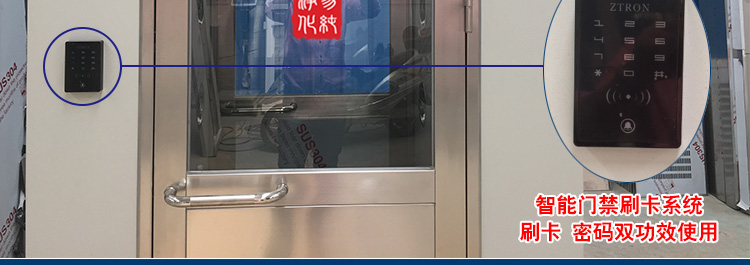

      此套门禁系统采用ID卡和IC卡，可实现和客户公司原有门禁卡通用，并可随时增加门禁卡数量，可随时对新卡进行加磁或解除权限。门禁系统采用先进集成控制电器系统，如果忘记密码或者磁卡丢失，可采用重置复位的功能。具体操作，将门禁系统后盖取下，内有"reset"键，用螺丝刀或其它尖物抵住持续2-3秒钟，密码将重复为初始密码（具体初始密码请查看说明书）。

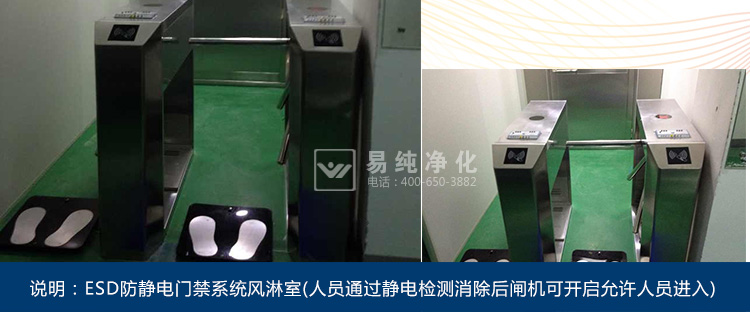

ESD防静电门禁系统风淋室

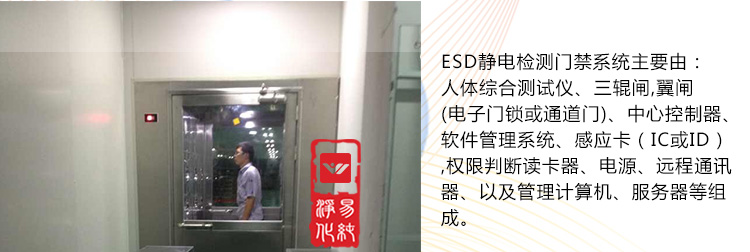

        ESD静电检测门禁系统主要由：人体综合测试仪、三辊闸,翼闸(电子门锁或通道门)、中心控制器、软件管理系统、感应卡（IC或ID）,权限判断读卡器、电源、远程通讯器、以及管理计算机、

服务器等组成。
ESD防静电门禁系统结构特点：
人体综合测试仪：是ESD门禁的核心部件，通过测试人体的电阻间接地反映人体的静电指标，从而确保被测试人佩戴鞋具、腕带等合格，同时向后续部件输出信号，用以驱动通道机构，根据中

心控制器的分组信号，可以对刷卡人进行手脚均测、只测手只测脚、不需ESD检测等4种情况的操作。

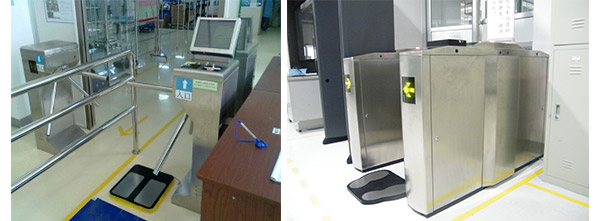

三辊闸,翼渣,进入方向配置ESD检测仪和感应读卡器，刷卡和静电检测合格后可以通行一人。外出方向也配置感应读卡器以供公司自行设定成双向通道。出口闸机配置外出感应读卡器，可设置

为刷卡外出，也可设置为自由外出。

中心控制器：保存员工资料，根据刷卡信号判定该员工是否允许通过，属于哪种测试类型，并发送给静电测试仪，再根据静电测试仪的输出信号，驱动三辊闸机构。

1 产品介绍
◇结构：整个产品外形板材采用304不锈钢板材冲压成型，防锈、坚固耐用，该设备使用简单、无维护
◇ 闸杆长：500-800(mm)
◇ 闸杆转向：单向、双向（可选）
◇ 工作环境：室内、室外(最好架雨篷)

2 功能特点
1) 采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。
2) 整个系统运行平稳、噪音小、无机械冲击。
3) 具有来电自检功能，自动恢复在加锁状态。
4) 具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。
5) 具有断电落杆，通电手动上杆功能。
6) 具有485远距离控制落杆、上杆功能，以满足用户的特殊需求及消防安全要求。
7) 具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
8) 可自动对通行方向的通行人数进行统计，并以直观的LED（选装）方式呈现给管理者，使管理者对某方向的通行人数了如指掌。
9) 具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。
10) 具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。
11) 通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。
12) 具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。

3  主要技术参数
1）电源电压：AC220V±10V ，50Hz
2）工作环境温度：－15℃ ～ 60℃
3）相对湿度：小于95%，不凝露
4）最大通道宽600mm
5）通行速度：20人/分钟（IC卡）
6）输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号,驱动电流＞10mA
7）通信接口： RS485电器标准,通信距离：≤1200米
5 适用范围：
适用于单向或双向控制人流的进出口通道。
◇车站、码头、旅游景点进出口通道
◇会展、游泳馆等验票通道
◇小区、工厂、企事业单位进出口考勤、门禁、消费管理
◇特殊通道控制

一、EDS防静电管理控制系统
1.1 要求：控制进入车间人员及物料的防静电
1.2 目的：静电消除及检测系统为有效的管理进入防静电要求的车间人员，先为人体进行静电消除，然后检测，合格后进入车间，不合格者将不允许进行。
1.3 主要设备要求：
1）静电消除设备：操作简单，方便，占地面积小， 静电消除快速有效。如不锈钢静电消除球、桌等。
2）静电测试设备——静电测试仪.要求用美国品牌DESCO,操作简单。需要与闸机系统连接
管理。具体步骤见防静电测试管理控制系统步骤。
要求触摸式测试，不为按键或按钮式，避免接触不良或不经久用。
测试阻值符合欧规及美规标准，测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试，成为双脚中有任何一脚通过测试便算通过，以免测试漏洞造成静电放电伤害。
静电测试仪可以选择明装或暗装保护。暗装时，读卡机能取代静电测试仪，能LCD显示手及左右脚鞋具测试通过与否。
静电测试仪与刷卡机之间信号连接线为可拆式，方便静电测试仪送检时拆装。
3) 闸机：类似于杭州地铁双开门闸机，不用轧辊型。要求能在图示尺寸中安装无干涉,与其它物体无干涉。需符合消防法规，遇紧急时断电可自动落闸。可单向或双向通行并区分显示方向
开闸时间：<0.2s；通行速度>50人/分；驱动电压<24V

二、防静电测试管理控制系统步骤：
1、进入员工首先进行静电消除；
2、员工进入到静电测试设备处进行测试；
3、当检测结果允许进入，闸机自动开启一次，同时只允许一个人进入；
4、当检测结果超标，将发出报警声音，闸机不开启；重新进行静电消除步骤直到检测通过。
5、下班时员工刷卡后，闸机自动开启即可离开；
6、有外来人员参观时由车间管理人员刷卡，闸机自动开启，直接进入；出来时也刷卡，然后闸机自动开启，离开。
7、防静电系统配合软件具有实时显示、记录所有事件数据如刷卡日期时间、测试结果等功能；所有进出记录实时传送给计算机，可在管理中心电脑中立即显示。带高亮度倍光
LCD显示屏功能的刷卡系统；测试未通过时可实时显示是卡片错误、时间区错误、假日管
制及手、脚错误，以便提醒员工知道测试错误内容做出相应处理。
8、可同时管理多台静电测试门禁系统，可透过TCP/IP网络方式管理。
可作人员权限群组分类，可实时监控或批次管理，操作及管理简便。
可显示每天员工的测试结果并记录在文件中，测试查询结果可以保存、分析利用。
能显示测试结果，能记录错误原因是手环未过、左鞋未过、右鞋未过、非法卡、时区错误或开门太久等错误原因，并且显示部门、门号、卡号、工号、姓名等资料。
能依据各种条件查询依月份、日期、部门、个人或各式错误原因等多种条件化查询做出多功能静电门禁管理报表。
具备转Excel人员数据表程序，可将现有的人员资料表直接导入ESD软件中。
进出数据可以自行定义字段、符号及长度之文本格式供ERP或HR或薪资软件应用。
可选同时具有考勤管理软件，防静电刷卡记录可直接做考勤管理。
可选客制化与HR或考勤薪资系统连动更新权限功能。
